大型商業綜合體排油煙系統設計問題及解決方案

        近年來，隨著社會商業的高度發展，商業綜合體逐漸成為主流商業形態，而在商業綜合體的各種業態中，餐飲業態始終占據了相當大的比例。對于暖通設計而言，餐飲業態除了常規的空調通風系統外，還需要設計廚房排油煙系統和補風系統，該系統的運行狀況直接影響餐飲店鋪甚至整個項目的的室內空氣品質。由于廚房排油含有大量烹飪油煙，其要求的通風量大，排放要求高，風管尺寸及土建風道尺寸均較大，排油煙系統設計是商業綜合體設計中的重點和難點問題。

2. 獨立設置廚房凈化設備，煙道井集中排放。對于多個面積較小的商戶，可以采用這種形式，設置獨立總排放豎井，每層設置排油煙總管，商戶廚房內的油煙經過凈化設備及風機，通過總管排入豎井集中排放。這種方式占用建筑面積相對較少，由于需集中排放，距離豎井較遠的商鋪排油煙橫管較長，各個商戶自行安裝風機的風量和風壓難以完全管控，運行時段風量平衡難以較難控制，樓層主風管和豎井內處于正壓區，存在“串味”的風險，影響整個項目的室內空氣品質。

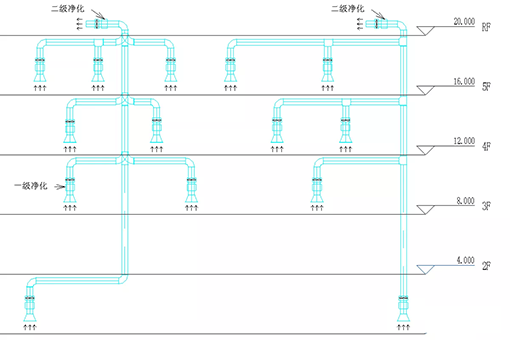

3. 在第二種方式的基礎上，分區域設置排油煙豎井，在煙道井頂部設置集中排油煙風機和二次凈化設備，保證足夠的風量和風壓，同時給后期增加餐飲業態預留余量。這種方式豎井和樓層風管在屋頂風機的作用下均可保持負壓， “串味”的風險很小，但這種方式的問題在于屋頂風機的風量較大、耗電量高、風機噪音大、并且各個商戶風量平衡難以調節，計量難度較大。

當設計前期廚房沒有進行計算的條件時，按照《民用建筑暖通空調設計技術措施》中的相關規定，廚房排油煙可按換氣次數法確定風量：中餐廚房40-60次/h，西餐廚房30-40次/h，職工餐廳廚房25-25次/h。在暖通設計初始階段，餐飲業態定位及餐飲鋪廚房規劃并不確定，前期一般按照換氣次數法選擇設備及預留管道，上述換氣次數對于大、中型餐飲廚房較為合適，但如果店鋪面積較小，換氣次數法確定的風量與實際需要風量誤差較大，一般設定最小風量不小于3000m3/h。
